U6T系列/Φ6.35X32玻璃管延時保險絲

發布時間：2018-12-18 08:32:00 丨 瀏覽次數：

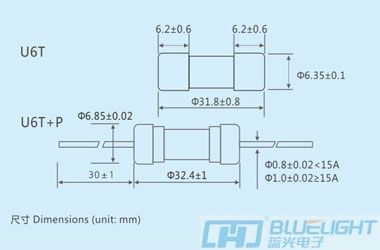

U6T系列/Φ6.35X32玻璃管延時保險絲(圖1)

藍光U6T系列玻璃管延時保險絲簡介：

Φ6.3X32mm 玻璃保險絲管（慢斷/延時）/Φ6.3X32mm  Glass Tube Fuses (Time-Lag)

材料Materials

本體Body：玻璃管Glass Tube

引線Lead：鍍錫銅線Tin Plated Copper

銅帽Cap：黃銅鍍鎳Nickel Plated Brass

可熔體Element：合金絲Alloy Wire

工作溫度Operating Temperature：-55℃ to + 125℃

可焊性Solder ability：260 ℃, ≤ 3s. (波峰焊wave) /350±10 ℃, ≤ 3s. (烙鐵焊soldering iron)

安規：UL/CUL  Approved（詳細見下表）

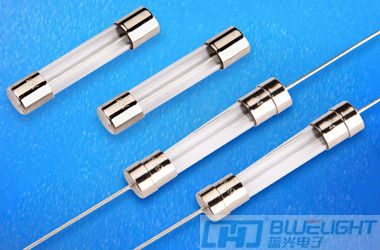

U6T系列/Φ6.35X32玻璃管延時保險絲(圖2)U6T系列/Φ6.35X32玻璃管延時保險絲(圖3)


電氣特性   ELECTRICAL CHARACTERISTICS

額定電流

Rated

Current

熔斷時間 Opening Time
100%135%200%
--
Min.Max.Min.Max.----
100mA-30A4hour1hour-120sec.----

 In accordance with UL248-1, UL248-14


分斷能力   INTERRUPTING RATING
UL

(100mA-10A) 10000 amperes at 125V AC

(12A-30A) 200 amperes at 125V AC
(100mA-1A) 35 amperes at 250V AC
(1.25A-3.5A) 100 amperes at 250V AC
(4A-10A) 200 amperes at 250V AC
cURus(12A-30A) 200 amperes at 250V AC


產品特性   PRODUCT FEATURES

材質

Materials

本體Body： 玻璃管 Class tube

引腳Lead：銅鍍錫  Tin plated copper wire

銅帽Cap： 黃銅鍍鎳 Nickel plated brass

熔絲Element：合金 Alloy

操作溫度

Operating

Temperature

-55℃~125℃

(需考慮溫度折減 Consider de-rating)

可焊性

Solderability

260℃, 3s Max. (波峰焊 Wave)

350±10℃, 3s Max.(烙鐵焊 Soldering iron)

耐焊接熱

Resistance to

Soldering Heat

260℃, 10s Max. (波峰焊 Wave)

350℃, 5s Max.(烙鐵焊 Soldering iron)

建議焊錫參數

Recommended

Soldering

Parameters

波峰焊     Wave soldering parameter

錫爐溫度 Soldering por temperature: 260℃.

焊接時間 Solder dwell time: 2-5s Max.

手工焊     Hand soldering parameter

烙鐵溫度  Soldering iron temperature 350±5℃

焊接時間  Solder dwell time: 5s Max.

儲存條件

Storage

Conditions

在溫度+10~60℃、相對濕度≤75%的密閉條件下可存放3年。

Can be stored for 3 years under tight seal condition at temperature +10~60℃ relative humidity ≤ 75%.

在溫度+10~60℃、相對濕度為95%的非露天下最多可存放30天。

At most can be kept 30 days at temperture +10~60℃  relative humidity be 95% under covered conditions.


產品部件號

Part NO.

額定電流

Current

Rating

安全認證 Safety Approvals

I2T參考值

Reference

(A2Sec.)

U6T系列/Φ6.35X32玻璃管延時保險絲(圖4)

U6T系列/Φ6.35X32玻璃管延時保險絲(圖5)

U6T系列/Φ6.35X32玻璃管延時保險絲(圖6)

U6T系列/Φ6.35X32玻璃管延時保險絲(圖7)

U6T系列/Φ6.35X32玻璃管延時保險絲(圖8)

U6T系列/Φ6.35X32玻璃管延時保險絲(圖9)

U6T系列/Φ6.35X32玻璃管延時保險絲(圖10)

U6T 0100100mA●





0.002
U6T 0125125mA●





0.0032
U6T 0160160mA●





0.0063
U6T 0200200mA●





0.008
U6T 0250250mA●





0.074
U6T 0315315mA●





0.0182
U6F 0400400mA●





0.0356
U6T 0500500mA●





0.078
U6T 0630630mA●





0.133
U6T 0800800mA●





0.325
U6T 11001A●





3.870
U6T 11251.25A●





4.553
U6T 11501.5A●





4.825
U6T 11601.6A●





4.923
U6T 12002A●





8.342
U6T 12502.5A●





13.48
U6T 13003A●





26.54
U6T 13153.15A●





32.13
U6T 13503.5A●





33.16
U6T 14004A●





45.87
U6T 15005A●





99.79
U6T 1630
6.3A●





141.97
U6T 17007A●





221.99
U6T 18008A●





291.85
U6T 210010A●





393.75
U6T 210012A

●



696.6
U6T 215015A

●



750.0
U6T 220020A

●



2110
U6T 225025A

●



3625
U6T 230030A

●



6560
